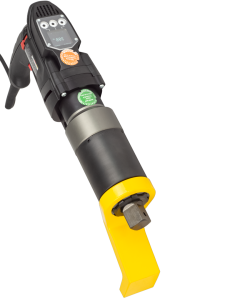

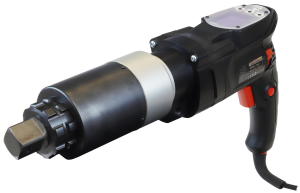

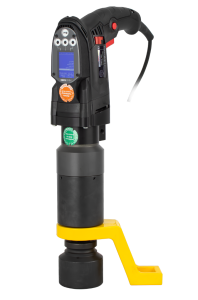

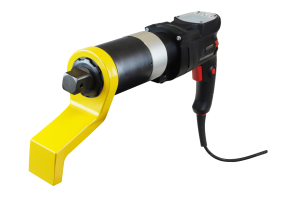

Elektrischer Drehmomentschrauber gerade Ausführung

EMEX Serie

  • Drehmoment- und Drehwinkelgesteuertes Anzugsverfahren
  • Vorgabe und Dokumentation des Schraubvorgangs über WLAN möglich
  • Drehmomentbereich von 100 bis 12.000Nm
  • Schlanke Bauform und geringes Gewicht
  • Große farbige LCD-Anzeige, mehrsprachig mit Kontroll- und Warnmeldungen
  • Hohe Drehmomentleistung und Präzision: Zuverlässiges Anziehen von Schraubverbindungen bis zu 12.000Nm bei einer Wiederholgenauigkeit von ±3%
  • Leichte und handliche Bedienung
  • Drehmomentwerte voreinstellbar, kundenspezifische Werte möglich
  • Option: stufenlose Drehmomente (1-Nm-Schritte)
  • Option: Vorgabe und Dokumentation des Schraubvorgangs über WLAN
  • Ergonomische Bedienposition: Antrieb und Getriebe sind über ein Drehgelenk entkoppelt. Dadurch kann der Antrieb einfach und mit geringem Kraftaufwand in die optimale Bedienposition gedreht werden.
  • Hochleistungsgetriebe
  • Umfangreiches Zubehör wie z. B. Kraftnüsse, Einsätze und Abstützungen sind sowohl in Standard- als auch in Sonderausführungen erhältlich.
  • Weitere Typen auf Anfrage lieferbar.
zurück PDF Download
Technische Daten Serie EMEX
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)

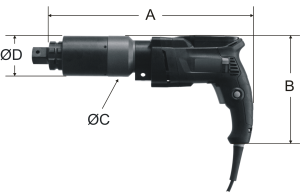

Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 40
¾"
50
400
335
205
77
77
5,0
48,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 80
¾"
100
800
335
205
77
77
5,1
24,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 150
1" (¾")
150
1550
380
205
77
77
6,5
14,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 200
1"
200
2000
380
205
77
77
6,5
10,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 300
1"
300
3000
380
205
77
77
6,5
7,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 420
1"
800
4200
420
205
77
90
8,5
4,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 450
1½"
800
4600
440
205
77
90
9,8
4,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 500
1½"
1000
5400
440
205
77
90
9,8
3,6
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 600
1½"
1000
6500
460
205
77
102
11,2
3,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 750
1½"
1000
8000
460
205
77
102
11,3
2,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEX 1000
1½"
2000
12000
490
205
77
132
18,3
0,9
