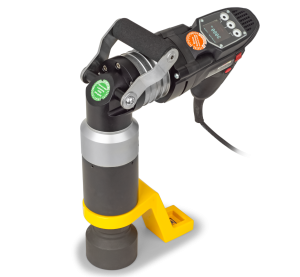

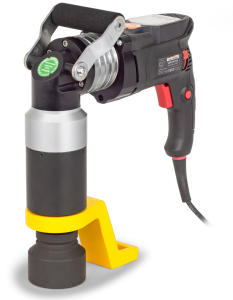

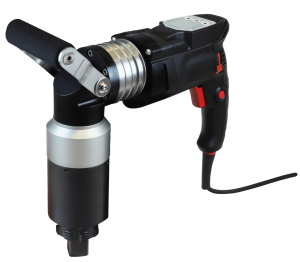

Elektrischer Drehmomentschrauber gewinkelte Ausführung

EMEWX Serie

  • Drehmoment- und Drehwinkelgesteuertes Anzugsverfahren
  • Vorgabe und Dokumentation des Schraubvorgangs über WLAN möglich
  • Drehmomentbereich von 100 bis 12.000Nm
  • Schlanke Bauform und geringes Gewicht, gute Ergonomie (Griff im Schwerpunkt)
  • Rastende Verstellung des Winkelkopfes: einfach verstellbar in 24-Schritten á 15° (Grad) Sichere Schraubenmontage auch an schwer zugänglichen Stellen
  • Große farbige LCD-Anzeige, mehrsprachig mit Kontroll- und Warnmeldungen
  • Hohe Drehmomentleistung und Präzision: Zuverlässiges Anziehen von Schraubverbindungen bis zu 12.000Nm bei einer Wiederholgenauigkeit von ±3%
  • Drehmomentwerte voreinstellbar, kundenspezifische Werte möglich
  • Option: stufenlose Drehmomente (1-Nm-Schritte)
  • Option: Vorgabe und Dokumentation des Schraubvorgangs über WLAN
  • Ergonomische Bedienposition: Antrieb und Getriebe sind über ein Drehgelenk entkoppelt. Dadurch kann der Antrieb einfach und mit geringem Kraftaufwand in die optimale Bedienposition gedreht werden.
  • Hochleistungsgetriebe
  • Umfangreiches Zubehör wie z. B. Kraftnüsse, Einsätze und Abstützungen sind sowohl in Standard- als auch in Sonderausführungen erhältlich.
  • Weitere Typen auf Anfrage lieferbar.
zurück PDF Download

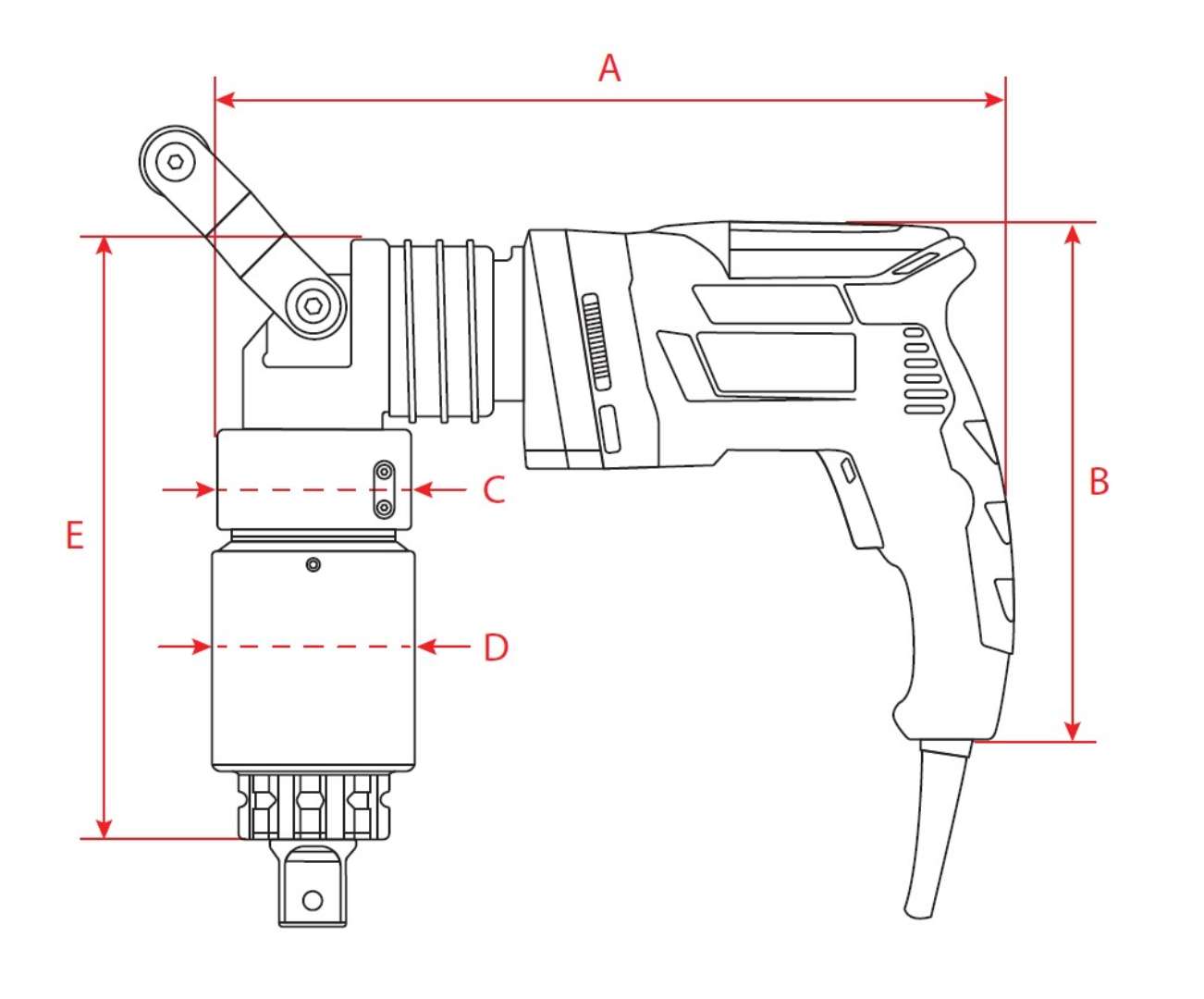

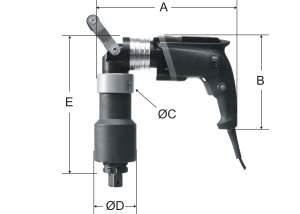

Technische Daten Serie EMEWX
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 40
¾"
50
400
315
205
199
77
77
6,4
48,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 80
¾"
100
800
315
205
199
77
77
6,5
24,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 150
1" (¾")
150
1550
315
205
243
77
77
8,0
14,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 200
1"
200
2000
315
205
243
77
77
8,0
10,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 300
1"
300
3000
315
205
243
77
77
8,0
7,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 420
1"
800
4200
315
205
280
77
90
10,8
4,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 450
1½"
800
4600
315
205
297
77
90
11,8
4,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 500
1½"
1000
5400
315
205
297
77
90
11,8
3,6
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 600
1½"
1000
6500
315
205
317
77
102
12,8
3,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 750
1½"
1000
8000
315
205
317
77
102
12,9
2,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Höhe E (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEWX 1000
1½"
2000
12000
315
205
352
77
132
19,9
0,9
